電磁感應加熱器結構介紹

作者: 電磁感應加熱器結構 編輯: 電磁加熱器 來源: 電磁加熱 發布日期: 2020.04.28
信息摘要:
電磁感應加熱器是一種主要應用于工業加熱和民用供暖領域的裝置,本文主要為大家介紹的是電磁感應加熱器結構。全橋電磁加熱器結構半橋電磁加熱器結構電…

電磁感應加熱器是一種主要應用于工業加熱和民用供暖領域的裝置,本文主要為大家介紹的是電磁感應加熱器結構。



全橋電磁加熱器結構


全橋電磁加熱器結構

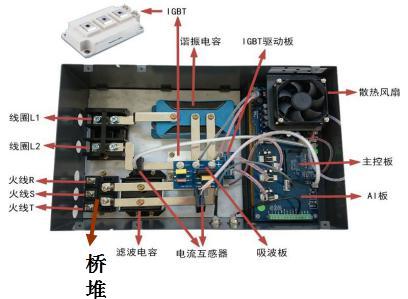

半橋電磁加熱器結構


半橋電磁加熱器




電磁加熱器的元器件組成以及功能介紹

火線:接 380V 電源輸入

線圈:連接感應加熱線圈

橋堆:把 380V 電壓整流成 540V 到 570V 的直流電壓

濾波電容:把整流過后的直流電壓加以整流,使母線直流電壓得以更加平滑穩定。

電流互感器:用以檢測輸入電流與輸出電流。

IGBT 與驅動板:用以驅動逆變電流輸出

吸波板:吸收直流母線和線圈返沖回來的諧波電壓電流。

主控板:DSP 計算程序芯片燒 寫模塊

散熱風扇:供 PCB 板開關電源散熱

諧振電容:與感應線圈形成諧振

熱電偶:探測IGBT 溫度,溫度到達 75 度,機芯停止加熱進入保護狀態
